ディスクブレーキパッド用直線研削盤

LHMC-2 にはどのようなコア処理機能がありますか?

ディスクブレーキパッド用リニアグラインダーは、ディスクブレーキパッドのワンストップ連続スルー加工を実現し、二次クランプや搬送を必要とせず、製品の全加工フローを一度の供給で完了するため、人件費を大幅に削減し、生産効率を向上させます。その完全な処理プロセスには以下が含まれます。

粗研削：ブレーキパッドディスクの基礎面を高い除去効率で形成します。

直線溝加工：ブレーキパッドの構造要件を満たす直線溝の精密加工

精密研削：ブレーキパッドとのマッチング性能を確保するために表面精度を向上させます。

面取り: エッジのバリを除去し、製品の構造的安全性を最適化します。

ブラッシング：ブレーキパッドの仕上がりを良くするために表面を研磨すること

スチールバックターニング：上記の工程を経た後、製品を裏返してスチールの裏側の加工を実現し、両面加工の需要に対応します。

LHMC-2 の主要な技術パラメータは何ですか?

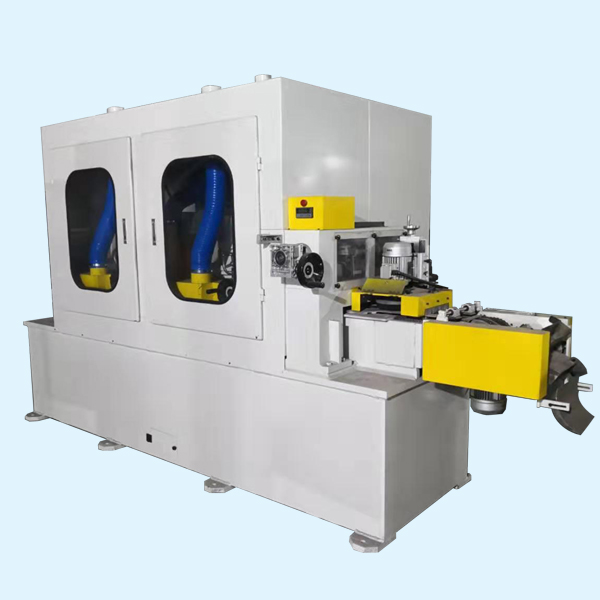

ディスク ブレーキ パッド用リニア グラインダー マシンは、小型および中型のディスク ブレーキ パッド加工用に設計されており、コンパクトな構造と優れた性能パラメータを備え、主流のブレーキ パッド仕様の標準化された生産に適応します。

装置サイズ：3850L×1750W×2450H（mm）

装備重量：5T

処理されるディスク サイズ: 最大。 50mm×180mm

加工精度：±0.05mm（量産時の精度を確保）

生産能力：1800個/HR（高効率バッチ処理を実現）

全体構成: 統合されたマルチステーション研削ヘッド、インテリジェントな伝送システム、精密な調整装置により、24 時間の安定した産業操業をサポート

LHMC-2の研削システムはどのくらい優れているのでしょうか？

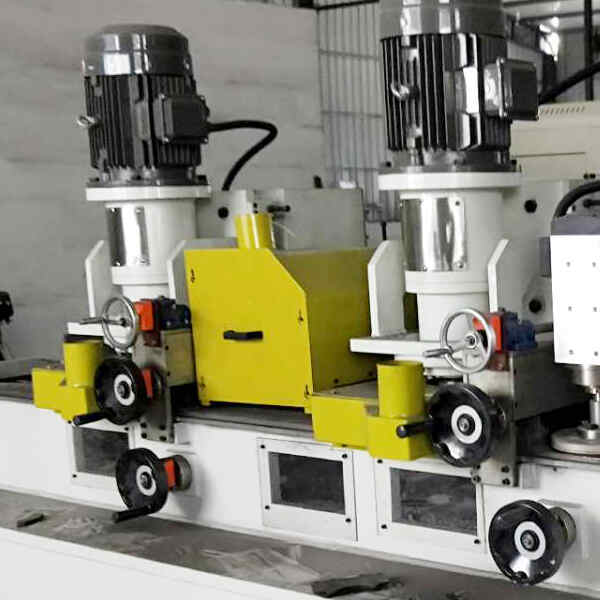

研削システムは装置の中核であり、垂直/水平スピンドルマッチング設計と高品質研削部品を採用し、安定した出力と高い加工精度を備え、すべての主要部品は微細な技術で加工され、長寿命を保証します。

粗研削：垂直スピンドルを備えた直径300mmのダイカストエメリーホイール、7.5KW高出力モーターと組み合わせ、強力な研削能力を備えています。

スロッティング：直径250mmのエメリースロッティングピースと水平スピンドル、5.5KWモーターにより、正確な直線溝加工を実現

精密研削: 垂直スピンドルを備えた直径 300mm のダイカストエメリーホイール、5.5KW モーターにより、ブレーキパッド表面の精密研削精度を確保

面取り加工: 3.7KW モーターを備えた垂直スピンドル、さまざまな仕様のブレーキパッドに柔軟かつ正確な面取り加工

主要コンポーネント: 研削ヘッドはアンギュラコンタクトベアリング + 深溝ボールシャフトを採用しています。研削ヘッドのベアリングスリーブとモーターフランジはすべて研磨および焼きなましされており、高い構造強度と耐摩耗性を備えています。

伝送装置にはどのような利点がありますか?

伝送システムは周波数変換速度調整と連続給電設計を採用し、安定した動作と高い伝送精度を備え、マルチステーションフローラインの連続処理需要に適応し、トラックは低摩耗と長寿命を確保するために特別に処理されています。

伝送速度: 0-5.5m/min、周波数コンバーターによる無段階速度調整、さまざまな処理速度に適合

駆動モード: 誘導モーター + 周波数変換器、安定した電力と省エネ

トランスミッショントラック: 一体型砂旋削加工を施したボール研磨鋳鉄 400、トラックフライス加工 + 永久磁石白鋼トラック、高精度、低摩擦

トランスミッションモーター: 1.5KW ギアモーター、大きなトルクと安定した動作

供給装置：連続供給設計のローラーチェーンにより、途切れのない供給を実現し、高効率の生産能力に適合します

ブラッシングおよび調節装置はどの程度人間化されていますか?

ディスク ブレーキ パッド用リニア グラインディング マシンには、適応性の高いブラッシング デバイスと、正確で操作が簡単な調整デバイスが装備されており、リアルタイムのパラメータ調整と視覚的なデジタル表示をサポートし、操作とデバッグの難しさを大幅に軽減します。

ブラッシング装置

特殊ブラシと220V/180W誘導モーターを搭載、高さ調整機能付き、異なる厚さのブレーキパッドのブラッシングに適応

効率的な表面研磨を実現し、研削後の残留バリを除去し、製品の仕上がりを向上させます。

調整装置

ガイドレール：砂旋削スライダー付き長方形ガイドレール（高周波熱処理+ガイド微研削）、オイルタンク設計（36＃潤滑油）、油漏れがなく、長期安定運転

ネジ：ハンドホイール調整付きウォーム+ボールネジ、正確で便利な操作、加工位置の調整が簡単

デジタルディスプレイ: 220V デジタルディスプレイライトスケール、調整パラメータのリアルタイム視覚表示、手動読み取りエラーの回避

安定性と環境保護を目的とした装置のユニークな設計は何ですか?

Longhui Machinery は、工場での現場での経験を組み合わせて、粉塵汚染や機器の故障などのブレーキパッド加工の問題点に対応する機器構造を、人間化された実用的な設計と組み合わせて最適化します。

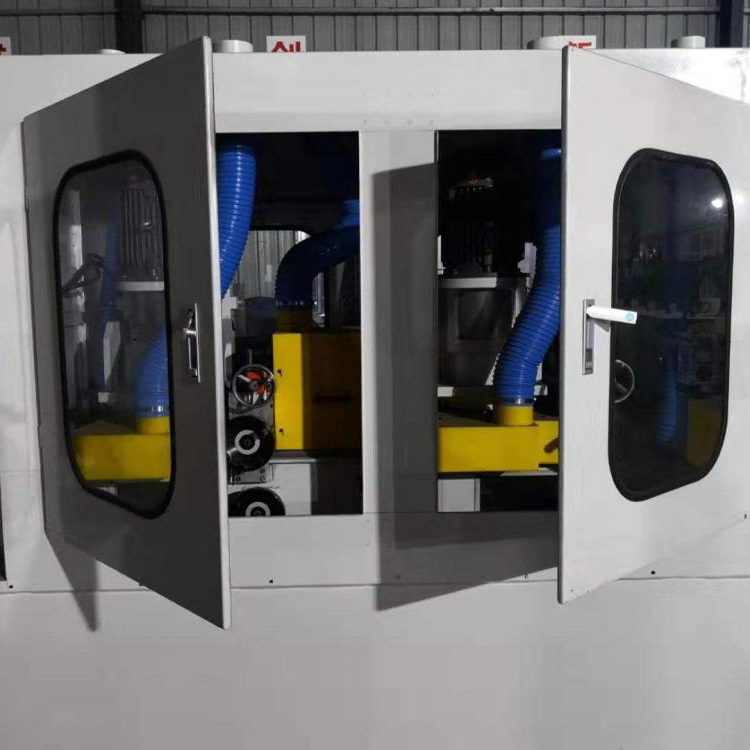

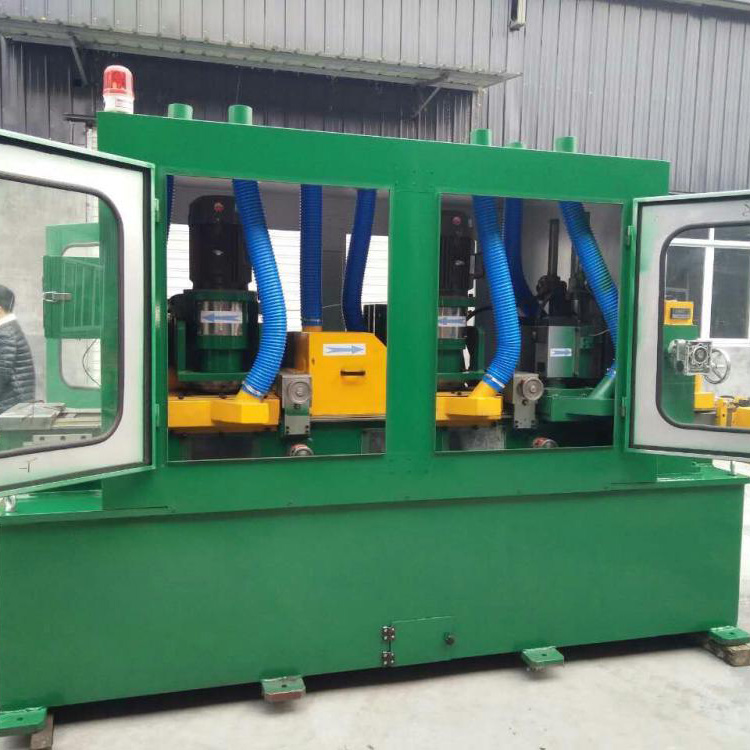

ダスト制御システム：各研削ヘッドには個別に密閉ダストカバーが装備されており、一体型シェルダストカバーと組み合わせて研削ダストを効果的に隔離し、作業場の汚染を軽減し、環境保護生産基準を満たします。

旋回モード: 機械式コネクティングロッドトランスミッション + クラッチモード。別個のモーターを使用せず、旋回装置の故障率を大幅に低減し、その後のメンテナンスコストを削減します。

統合構造：全体のコンパクトな設計、小さな床面積、顧客の既存のブレーキパッド生産ラインへの組み込みが容易で、他の装置とのシームレスな接続を実現

信頼できるサプライヤーとしてLonghui Machineryを選ぶ理由は何ですか?

10年以上の業界経験を持つプロのブレーキパッド機器メーカーとして、Longhui Machineryは常に世界中の顧客に実用的なエンジニアリングソリューションを提供することに尽力してきました。LHMC-2小型ディスク複合研削盤は、当社の技術研究開発と市場需要の組み合わせの結晶です。

プロフェッショナルとしての強み：ブレーキパッド装置の研究開発と製造に注力し、10件以上の実用新案特許、ISO9001およびCE認証を取得し、国家ハイテク企業として認められています

製品の利点:高効率、低エネルギー消費、安定した精度、マルチステーション処理の統合、ブレーキパッドメーカーの量産需要に適応

カスタマイズされたサービス:OEM/カスタマイズをサポートし、顧客の加工仕様と生産需要に応じてパーソナライズされた設備変換と生産ライン設計を提供できます

グローバルサービス:当社の機器は、完璧なアフターサービス体制とタイムリーな技術サポートを備え、アフリカ、アジア、ヨーロッパ、南北アメリカの30以上の国と地域に輸出されています。

品質保証：ディスクブレーキパッド用リニアグラインディングマシンは、出荷前に厳格な検査、テスト、試運転を経ており、標準化された品質管理システムにより、お客様の現場での装置の安定した稼働が保証されています。
