バスブレーキライニングパンチングマシン

機械の動作原理は何ですか?

バスブレーキライニングパンチングマシンは、空気圧駆動とPLCプログラム制御を採用し、完全自動の周期操作を実現し、途中で手動介入することなく、作業プロセス全体が正確かつ効率的です。

供給と位置決め: ブレーキライニング製品をコンベア ベルト上に手動で配置します。最初のシリンダーが材料をブロックして製品を停止位置に案内するように機能し、製品が所定の位置に配置されるとすぐにコンベア ベルトの動作が停止します。

クランプと固定: 2 つのサイドシリンダーが同期して製品を一定の加工位置に押し込み、3 番目のシリンダーが製品を押し下げて圧縮することで、打ち抜き中の位置ずれを回避し、加工精度を確保します。

パンチングとリセット: 空気圧ドリルが前進してバス ブレーキ ライニングの正確なパンチングを完了します。パンチング後、空気圧ドリルが最初にリセットされ、次に 3 番目、2 番目、および 1 番目のシリンダーが順にリセットされ、コンベア ベルトが再起動します。

搬送・循環：打ち抜かれた製品はベルトコンベアで次工程へ搬送され、すぐに次の作業サイクルに入り、連続大量生産を実現します。

除塵：パンチング終了後の搬送工程において、内蔵された除塵システムによりパンチ穴およびその周囲の塵埃を自動的に吹き飛ばし、製品表面を清浄に保ち、後の加工に影響を与える塵埃の蓄積を防ぎます。

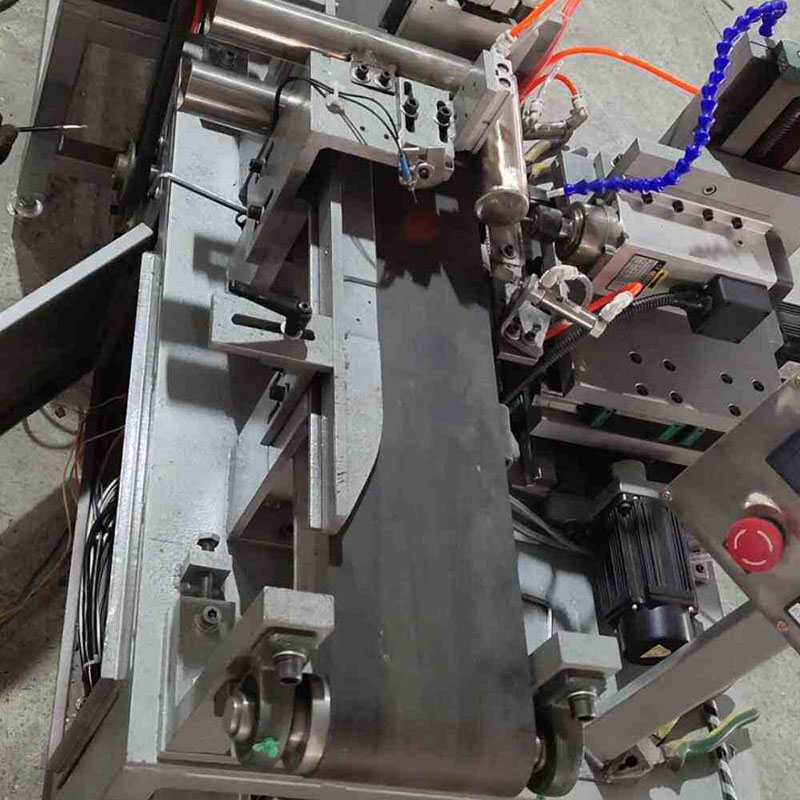

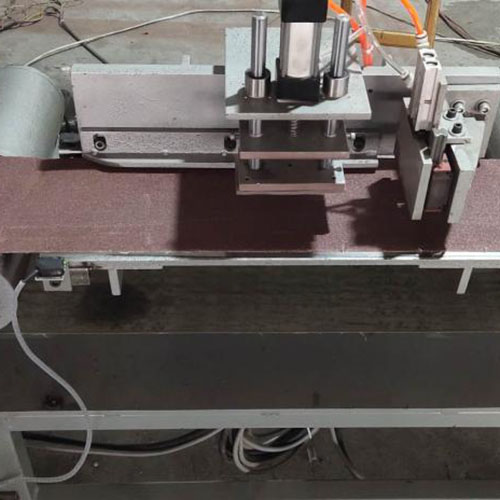

機械を構成するコンポーネントは何ですか?

バスブレーキライニングパンチングマシンは、コンパクトで合理的な構造の6つのコア機能部品で構成されており、各部品が高効率で連携して機械全体の安定した動作を確保し、主要コンポーネントには高品質の付属品が選択されており、機器の耐用年数を延ばします。

マシンベース：マシン全体の主な軸受構造として、優れた剛性と耐衝撃性を備えた高張力鋼で作られており、パンチング精度に影響を与える機器の振動を回避します。

コンベヤベルト: ブレーキライニング製品の伝達に特化しており、安定した速度と正確な位置決めを実現し、さまざまな生産ラインの速度に合わせて調整できます。

エアドリル：高圧ガスによって駆動されるパンチングコアコンポーネントで、前進速度と復帰速度が速く、安定したパンチ力があり、さまざまな摩擦材のブレーキライニングのパンチング加工に適しています。

バッフル固定具：複数の位置決めシリンダーと加圧シリンダーで構成され、製品の多点固定を実現し、製品ごとの打ち抜き位置の均一性を確保します。

PLC電子制御システム：マンマシン操作インターフェースを備えた装置の「頭脳」であり、パンチングパラメータの設定、作業サイクルの調整、故障警報と自動停止を簡単な操作と高いインテリジェンスで実現できます。

ダストブローおよび吸引システム：ブローおよび吸引機能が統合されており、パンチングによって発生する粉塵をタイムリーに除去し、工場の環境保護生産要件を満たし、また装置の内部コンポーネントを粉塵浸食から保護します。

このマシンの主な利点は何ですか?

高い自動化と効率：供給、位置決め、打ち抜き、搬送、除塵の自動サイクルを実現し、手作業を大幅に節約し、従来の手動打ち抜きと比較して生産効率を60％以上向上させ、バスブレーキライニングの大量バッチ生産に適しています。

正確なパンチングと安定した品質：多シリンダーの同期位置決めとプレス、および空気圧ドリルの安定した駆動と組み合わせることで、パンチング位置誤差が非常に小さく、ブレーキライニングの加工品質が安定しており、バスブレーキ部品加工の厳しい精度要件を満たします。

統合された粉塵除去と環境保護：内蔵の粉塵吹き付けおよび吸引システムは、パンチングプロセスにおける粉塵汚染問題を解決し、摩擦材業界の環境保護生産基準に準拠し、工場の作業環境を改善します。

安定した動作と簡単なメンテナンス：バスブレーキライニングパンチングマシンの構造は最適化および設計されており、コアコンポーネントは耐久性があり、長期の産業運転中の故障率が低くなります。モジュラー設計により、後のメンテナンスと部品交換が簡単かつ迅速になり、機器のダウンタイムの損失が軽減されます。

省エネと低消費電力：空気圧駆動モードを採用しているため、エネルギー消費量は油圧や電気駆動装置に比べてはるかに低く、運用コストが低いため、お客様のブレーキライニングの生産コストを削減できます。
