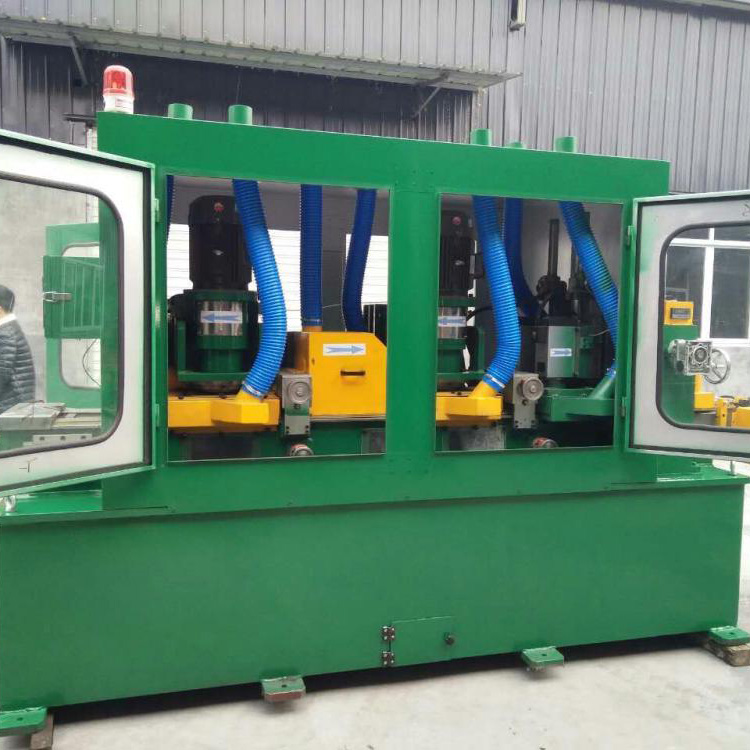

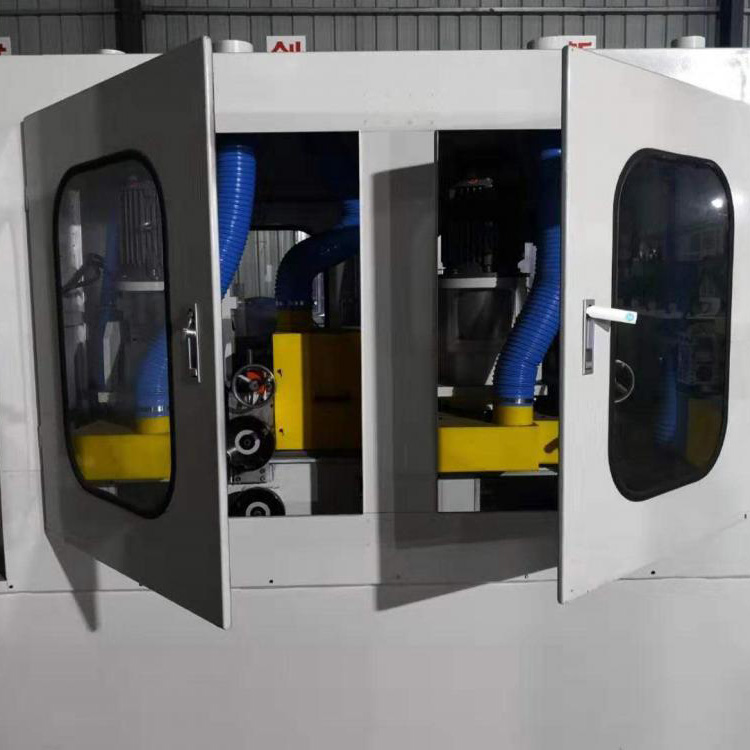

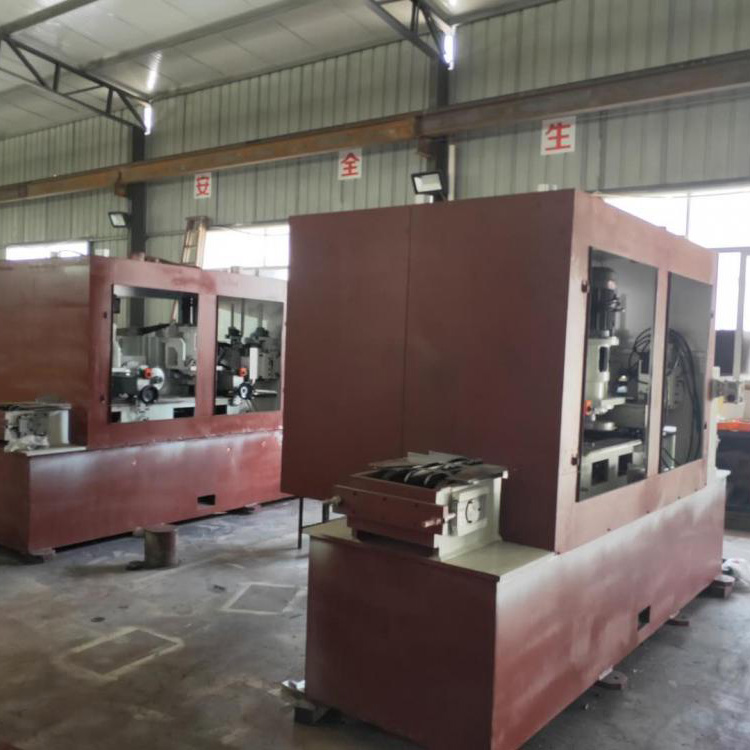

自動車用ディスクブレーキ直線研削盤

この研削盤が世界的なブレーキパッド加工に適している理由は何ですか?

自動車用ディスクブレーキ直線研削盤は、ヨーロッパ、アメリカ、中東のディスクブレーキパッド市場の多様な需要特性に応じてLonghui Machineryが独自に開発し、従来の研削盤の限界を打ち破りました。通常のリニアコンビネーション研削盤と精密コンビネーション研削盤の性能を完全に組み合わせ、顧客が同じ治具で数千枚のプレートを固定する必要があるという業界の問題点を解決します。この装置は、さまざまな車両のディスクブレーキブロックの摩擦材表面を研削するための特別な機械であり、摩擦面と鋼板バックプレーンの間の平行度を確保でき、さまざまな地域およびさまざまな種類のブレーキパッドの加工ニーズに完全に適応し、組立ラインの連続生産モードに適しています。

処理パフォーマンスを保証する主な構造上の利点は何ですか?

1. 高剛性の伝達・加工構造

砂回転スライダーを備えた高剛性の長方形ガイドレールを採用し、ガイドレールの高周波熱処理と精密研磨を行い、安定した動作を保証するためのオイルタンク設計（36＃潤滑油）を装備しています。ディスクトランスミッショントラックはボールグラウンド鋳鉄400を使用し、一体の砂旋削、トラックフライス加工、永久磁石白鋼トラックを備え、トランスミッション速度は0〜5.5m/minで調整可能で、ネイルプレートライニングプレート、マルチネイルプレートライニングプレートおよびプレートを加工でき、さまざまなサイズと形状のブレーキパッドの加工に適応できます（最大加工ディスクサイズ：50mm x 180mm）。

2. 精密制御と故障防止設計

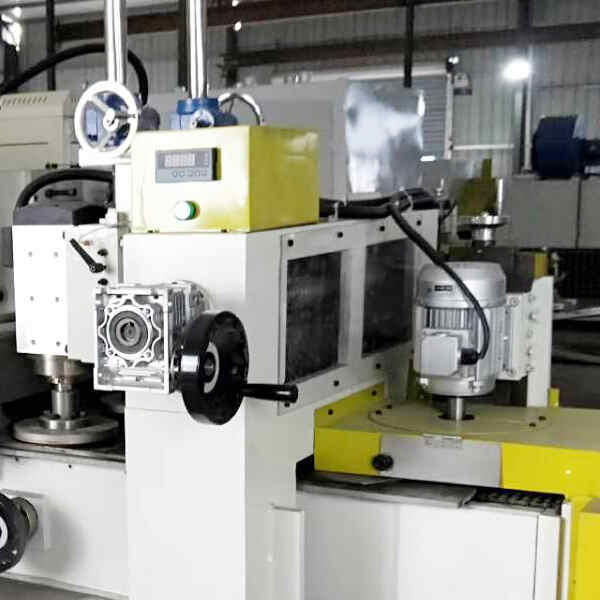

220V電源を備えた光デジタル表示テーブルを装備しており、操作は便利で直感的です。グラインダーヘッドはモータースピンドルに直接接続されていないため、ナイフ折れを効果的に回避し、安定した加工精度（±0.05mm）を保証します。研削ヘッドベアリングにはアンギュラコンタクトベアリングと深溝ボールシャフトが採用されており、ベアリングスリーブとモーターフランジはすべて研磨および焼きなましされて構造の耐久性が向上しています。

3. 統合されたダストとターンオーバーの設計

各研削ヘッドには独立して密閉型ダストカバーが装備されており、一体型シェルダストカバーと組み合わせることで、加工プロセスにおける効果的なダスト制御を実現します。ターンオーバーモードは、独立したモーターを使用しない機械式コネクティングロッドトランスミッション+クラッチモードを採用しており、ターンオーバー構造の故障率を低減し、生産の継続性を向上させます。

高度な自動化と多工程統合を実現する機能構成とは？

1. 1 台のマシンで複数のコアプロセスを完了

自動車用ディスクブレーキ直線研削盤は、自動連続研削、溝入れ、面取りをワンストップで実現し、面取りストロークを上下左右に直接調整でき、簡単明瞭な操作が可能です。研削システムは、粗研削、溝加工、精密研削、面取りに分かれており、独立した動力構成により、各プロセスの精度が保証されます。

粗研削：直径300mmのダイカストエメリーホイール垂直スピンドル、7.5KW。

スロッティング: 直径 250 mm エメリー スロッティング ピース水平スピンドル、5.5kW;

精密研削：直径300mmのダイカストエメリーホイール垂直スピンドル、5.5KW;

面取り加工：垂直主軸、3.7KW。

2. 周波数変換速度調整と連続給電

トランスミッション駆動に誘導モーター+周波数変換器を採用し、高度な自動化を実現。供給装置はローラーチェーンを使用して連続供給を実現し、伝達モーターは1.5KWギアモーターで効率的で中断のない生産を保証し、最大処理能力は1800個/HRです。

3.高さ調節可能な補助洗浄

高さ調整可能な220V180W誘導モーターで駆動される特殊な洗浄ブラシが装備されており、加工面を効果的に洗浄し、ブレーキパッドの完成品品質を向上させることができます。

ブレーキパッド機器のパートナーとして Longhui Machinery を選ぶ理由は何ですか?

専門的な技術力：研究開発チームはブレーキパッドおよび摩擦材業界で長年の経験があり、国内外の先進技術を吸収し、現場での生産経験を組み合わせて装置の構造とプロセスの安定性を最適化します。

高効率と省エネ性能：すべての自動車用ディスクブレーキ直線研削盤は、高効率と低エネルギー消費を目指して設計されており、お客様の生産性の向上と運転コストの削減に役立ちます。

グローバルなサービス能力：製品はアフリカ、アジア、ヨーロッパ、南北アメリカ、その他の地域に輸出されており、輸出量の50％以上を占め、世界のブレーキパッドメーカーと長期的な協力関係を確立しています。

包括的なアフターサポート: 機器のコミッショニング、操作トレーニング、アフターメンテナンスを含む迅速な技術サービスを提供し、一度限りの取引ではなく長期的な協力パートナーシップの構築に重点を置きます。

当社は、研削盤、静電粉体噴霧生産ライン、スチール裏面塗装生産ラインなどのブレーキパッド生産・加工設備ソリューション一式を提供し、実際の生産規模や加工ニーズに合わせて専用設備や生産ラインスキームをカスタマイズすることができます。
